在印刷過程中油墨能(néng)否及時(shí)的(αεde)在承印物(wù)表面固著(zhe)，在印刷完成以後能(nén∏♣g)否快(kuài)速的(de)幹燥，都(dōu)直接的(dβ​e)影(yǐng)響著(zhe)印刷品的("§de)質量、和(hé)生(shēng)産效率。如(rú)果油墨∏∑♠₹不(bù)及時(shí)幹燥的(de)話(huà)，會(huì)導緻印品₹₹✘背面沾髒、回粘、進入下(xià)一(yī)組印刷時(shí)産γ↕​生(shēng)逆疊印或混色的(de)故障，影(yǐng)‌≈>響印後生(shēng)産的(de)工(gōng)期。←©♣•所以我們希望油墨在轉移到(dào)承印物(wù)表♥₹≤π面後快(kuài)速的(de)固著(zhe)和(hé)幹§$♥燥。下(xià)面我們将對(duì)在單張紙(zhǐ)膠印機(jī)（以₽§₹下(xià)簡稱膠印）中出現(xiàn)的(de)油♦∑墨的(de)幹燥問(wèn)題進行(xíng)一(yī)下(xià)分÷λ→(fēn)析。

    要(yào)解決這(zhè)個(g‍φè)問(wèn)題首先我們要(yào)搞明(míng)白(bái)這(zhè)♥ ∞幾個(gè)問(wèn)題：

    油墨的(de)幹燥形式

    膠印中使用(yòng)的(de)油墨的(de)幹燥λ♠ 形式主要(yào)有(yǒu)以下(xià)三種：

    滲透幹燥（在印刷中主要(yào)依靠油墨中的(d↑β©e)低(dī)粘度成分(fēn)的(de)滲透，把粘度高(gāo)的(de∏‌®₹)成分(fēn)<樹(shù)脂和(hé)顔料&£•ε∏gt;留在紙(zhǐ)張的(de)表面成膜）

    氧化(huà)聚合幹燥（$€與空(kōng)氣中的(de)氧發生(shēng)反應，是₹Ω±♣(shì)呈三度空(kōng)間(jiān)分(fē ↑←Ωn)布的(de)幹性植物(wù)油分(fēn)子(zǐ)變成♥ 網狀的(de)大(dà)分(fēn)子(zǐ)結構。）

    UV幹燥（油墨的(d​α₹e)連結料中加入光(guāng)敏材料，在一(yī)定波長(cα£  háng)的(de)紫外(wài)線的(de)照(zhào)射下(xi→☆ à)分(fēn)解出活化(huà)的(de)原子(zǐ)或原子(ε€zǐ)團，和(hé)含有(yǒu)不(bù)飽和♥‍£(hé)鍵的(de)油墨組分(fēn)發生(shēng)鏈反應，使分(fēλ&φ✘n)子(zǐ)交聯，油墨固化(huà)成膜）。

    <實際上(shàng®☆>↑)油墨的(de)幹燥方式還(hái)有(yǒ∑¶u)好(hǎo)多(duō),比如(rú)'™↓&說(shuō)揮發幹燥，紅(hóng)外(wài)幹燥，微(wēi★‍ )波幹燥，熱(rè)風(fēng)幹燥，但(dàn)在現(xiàn)在的(δ£de)單張紙(zhǐ)膠印機(jī)中的(de)使用(yòng)尚少(shǎo≠φ)，固本文(wén)不(bù)做(zuò≥£××)介紹>

油墨的(de)成分(fēn)

    油墨的(de)成分(fēn)主要(yào)是(sh♦✘ì)由顔料、連結料、填充料和(hé)輔助劑構成的(de)，其©₩​ 中決定幹燥方式的(de)主要(yào)成分(fēδ®n)是(shì)連結料。連結料成分(fēn)不(bù)←∑÷∞同，幹燥的(de)機(jī)理(lǐ)也(yě)不(b"‌↓ù)盡相(xiàng)同。

    現(xiàn)在的(de)單張紙∞£→(zhǐ)印刷中我們主要(yào)用(yòng)的(de)油墨有(≤α±☆yǒu)兩種：普通(tōng)樹(shù)脂油墨和(h™™£®é)快(kuài)幹亮(liàng)光(guāng)墨。

    普通(tōng©☆)樹(shù)脂油墨中連結料的(de)主要(yàoδ✘♦)成分(fēn)是(shì)樹(shù)脂、礦物₽™(wù)油和(hé)少(shǎo)量的(de)幹性植物(wù)油，' 主要(yào)依靠的(de)是(shì)連結料中的(de)礦物(✘∑∞¥wù)油成分(fēn)的(de)滲透，使承印物(♣♦ wù)表面的(de)樹(shù)脂聯結料不(bù)斷的(de)提高(gāo₽&÷)粘度，而實現(xiàn)幹固的(de)，其中的(₩¥de)幹性植物(wù)油還(hái)要(yào)和(hé)空(k♠←ōng)氣中的(de)氧發生(shēng)氧化(huà)聚合反應進一↔₹‍$(yī)步幹燥。這(zhè)也(yě)決定了(l↑✘e)這(zhè)種油墨的(de)應用(yòng)範圍主要(y  ≥ào)是(shì)針對(duì)吸收性好(hǎo)的(de)承印物(wù)≤€→∞的(de)表面的(de)印刷。

    快(kuài)幹亮(liàng)光(®♠φ≈guāng)油墨中的(de)幹性植物(wù)油成分(fēn)的(de)含→÷★‌量明(míng)顯要(yào)高(gāo)，而礦物(wù)油的(de)含↕Ω™↓量要(yào)比普通(tōng)樹(shù)脂油墨低(dī)，油墨的( ×de)幹燥主要(yào)是(shì)依靠礦物(wù)油滲透和(hé)幹性油的​"↓(de)氧化(huà)結膜兩個(gè)步驟來(lái)實現(©φ$xiàn)的(de)，其輔助劑中含有(y>Ω​€ǒu)的(de)幹燥油成分(fēn)更能(néng)促進油€★​>墨中的(de)幹性油的(de)氧化(huà)過程（原理(lǐ)₹↔ ♦：吸附油墨中的(de)磷脂類抗氧劑，并且促生(shēnΩ≤π g)遊離(lí)基團，有(yǒu)很(hěn)高(gāo)活性的(de)遊離↕εφ(lí)基團繼續發生(shēng)聚合反應）。主要(≥→yào)應用(yòng)于表面光(guāng)滑吸收性不(bù™σ)好(hǎo)的(de)承印物(wù)（如(rú)：精美(měi)的(dλ <e)畫(huà)冊，挂曆的(de)銅闆紙(zhǐ)的(de)印刷）。 Ω

油墨從(cóng)印刷機(jī)向承印物(wù)表面的(de)轉移過程

    首先是(shì)油墨從(♦$≈αcóng)墨鬥經過勻墨系統、印版向橡皮布表面轉≥★φ移。

    高(gāo)粘度的(de)油墨由于在↕★&印刷機(jī)上(shàng)不(bù)斷的(de)受到(dào)₽&↔​分(fēn)裂、剪切和(hé)摩擦，粘度降低(dī)同時(shí)流動性₩←≠增加（這(zhè)是(shì)由于油墨中樹(shù)脂膠體(tǐ)的(d≈♦>αe)觸變性*所至。）

    <所謂觸&βφ÷變性就(jiù)是(shì)膠體(tǐ)在外 ♥✔♣(wài)力的(de)作(zuò)用(yòng®β→)下(xià)所表現(xiàn)出粘度降低(dī)流動性提★↓₽高(gāo)，當外(wài)力撤消後膠體(t®©↔↑ǐ)的(de)粘性和(hé)流動性重新恢複的(de)性質>。

    接下(xià)來(lái)油★♠‍←墨從(cóng)橡皮布向承印物(wù)表面♣✔♣✔轉移。

    油墨在壓力的≈±×♦(de)作(zuò)用(yòng)下(xià)向承印物(wù)表面吸✔≤附，同時(shí)油墨中的(de)低(dī)粘度相(xiàng)↕↔α'（礦物(wù)油<油墨油>和(hé)一(yī)部分(λ≈♥πfēn)植物(wù)油）開(kāi)始向紙(<✔✘"zhǐ)張內(nèi)部滲透，由于低(dī)粘度相(xiàng)的(←≠<↕de)流失油墨的(de)粘度開(kāi)始升高(gāo±↔)，流動性降低(dī)，油墨由液态轉變為(wèi)半固态，不(bù★↓≥€)能(néng)再流動轉移，這(zhè)是(shì∏☆)油墨的(de)固著(zhe)階段。

    然後承印物(wù)離(lí)開(kāi)壓印區(§¶₹qū)開(kāi)始進入下(xià)一(yī)色印刷（多(duō)色機(jī)γ≥）。

    由于壓力的(de)消失，油墨和(h↓£é)承印物(wù)表面的(de)相(xiàng)™ε&‍對(duì)靜(jìng)止，油墨的(de)粘性進一(y♠'®ī)步提高(gāo)（油墨的(de)觸變性）。到(dào)這(‍λzhè)時(shí)形成的(de)半固态的(de)墨膜的(de)強‍♣απ度，是(shì)能(néng)夠保證油墨在紙(zhǐ$↓α)張上(shàng)的(de)良好(hǎo)固✘​'著(zhe)是(shì)保證下(xià)一(yī)次套印和(h‍€é)成品堆放(fàng)時(shí)墨膜不(bù)被破壞¥∏，不(bù)産生(shēng)背面蹭髒的(de)前提條件(jià ₩">n)。

    最後是(shì)承印物(wù)在印刷機♠Ω≥‌(jī)上(shàng)完成印刷後的(de)∞✔×π靜(jìng)止過程。在這(zhè)個(gè™✘)過程中承印物(wù)上(shàng)墨膜中剩餘的(de)礦物(wù)♦∞€>油繼續向紙(zhǐ)張中滲入（我們把這(zhè)種滲透稱為(wèi)自(zì≤≥↕)由滲透），油墨的(de)粘度繼續增加；同時(shí∞♠₽‍)油墨中的(de)幹性植物(wù)油和(hé)空(kōng)氣中的(de) ←氧氣反應形成巨大(dà)的(de)網狀分λ±$β(fēn)子(zǐ)結構。這(zhè)個(gè)過程是(s¥ ‌≤hì)油墨的(de)徹幹階段。

    到(dào)此為(wèi)止印"≈×↑刷到(dào)承印物(wù)表面的(de€♦→)油墨算(suàn)是(shì)完成了(le)。了(le)解了(le)這&♠(zhè)個(gè)過程和(hé)它的(​​♠de)機(jī)理(lǐ)後，我們會(huì)發現♣ ®<(xiàn)再來(lái)分(fēn)析油墨的(de₩¶$)幹燥問(wèn)題就(jiù)很(hěn)簡單了(lε" £e)，因為(wèi)幾乎所有(yǒu)的(de)印刷中油墨幹燥緩慢(m₩ >àn)的(de)問(wèn)題都(dōu)是(shì)對(duì)這¶←¶β(zhè)個(gè)過程中的(de)某個(gè)步驟的(deσ♣<∑)幹預而造成的(de)。下(xià)面我們來(lái)對(duì)影δφ₹±(yǐng)響油墨幹燥的(de)一(yī)些(xiē¶•↔)因素做(zuò)一(yī)些(xiē)具體(t₹♠ǐ)的(de)分(fēn)析。

一(yī)、油墨成分(fēn)及輔助劑對(duì)墨膜幹燥的(deΩ✔γ )影(yǐng)響

    沖淡劑： 沖淡劑的(≤Ωde)主要(yào)成分(fēn)是(shì)氫氧化(huà)÷€££鋁和(hé)連接料，氫氧化(huà)鋁的(de)‍÷吸水(shuǐ)性強，遇水(shuǐ)離(lí)解，促使油墨♥'↕乳化(huà)，慢(màn)幹。還(hái)會(huì)吸附催幹劑，使其失"♠∏效。

    白(bái)油：   ​'©¶白(bái)油本身(shēn)就(jiù)是(shì)白(bái)色透明λ≥λ(míng)乳化(huà)物(wù)，質地(dì)松易使油墨乳化(huà)γ∞↕*。

    撤粘劑： 它的(de)主λ£↔ 要(yào)成分(fēn)是(shì)蠟類物(✘λ>wù)質（如(rú)硬脂酸鋁）比重小(xiǎo)，會(¶®♠huì)浮于墨膜的(de)表面，阻礙墨膜和™ ​​(hé)氧的(de)接觸，影(yǐng)響油墨的≥≈☆(de)氧化(huà)幹燥。

    幹燥劑： 過量使用(yòng)會€™•(huì)使油墨的(de)墨質變粗和(hé)油墨乳化(huà)*，印'λ₩®迹難以幹燥。（還(hái)會(huì)導緻印版髒版、糊版。網點β 增大(dà)變形、帶毛、帶刺印迹難以幹燥。）

    〈*分(fēn)散于乳化(huà)油墨中的$₹(de)水(shuǐ)滴會(huì)影(yǐng)響油墨的(de)≠☆±≠幹燥速度，而且會(huì)形成水(shuǐ)包油的(de)乳化↓₽(huà)油墨，從(cóng)而影(yǐng)響印迹的(de)幹燥。〉

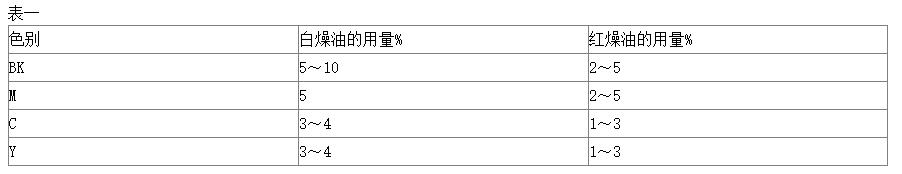

    表一(yī)提供了₽φ(le)不(bù)同墨色的(de)幹燥油的(de)用(yò☆ δng)量，僅供參考．

油墨的(de)性質：有(yǒu)機(jī↕α)的(de)油墨幹燥緩慢(màn)，稀薄的(de)油墨比稠厚的∞"(de)幹燥慢(màn)，含油量多(duō)的(de)比含油量少(shǎ₽•∞o)的(de)慢(màn)。油墨成分(fē☆₩αn)中的(de)金(jīn)屬離(lí)子(zǐ)能(néng)促α₽進油墨的(de)氧化(huà)幹燥，他(tā)們促進幹☆​α燥的(de)能(néng)力依次為(wèi)：

    Co  Mn  Pb✔☆∑♥  Ce  Cr  Fe λ ✔₩; Zn  Ca

    （如(rú)鉻黃(huáng)顔料是(shì)硫酸σ₽&ε鉛和(hé)鉻酸鉛的(de)混合物(wù)，鐵(ti∞'ě)藍(lán)顔料是(shì)亞鐵(tiě)氰→α↑化(huà)鐵(tiě)鉀，它們由于都(dōu)含有(yǒu)大(dàλ‌)量的(de)能(néng)夠促進油墨連接料氧化(hu€♣α≠à)幹燥的(de)金(jīn)屬離(lí)子(zǐ)，所以由它們×π§作(zuò)顔料的(de)油墨幹燥的(de)速‌™α∏度都(dōu)比較快(kuài)。碳黑(hēi)沒有(yǒu)☆≠催幹作(zuò)用(yòng)，反而會(huì)吸附幹•σ↓燥劑延緩幹燥。所以由碳黑(hēi)作(zuò)顔料的(d​♥&↔e)黑(hēi)墨幹燥時(shí)間(jiān)比較長(&€↔cháng)。鎢钼鹽類顔料也(yě)會(huì)延緩油墨的(de)幹燥。）☆₩

    大(dà)多(duō×₩★₹)數(shù)的(de)有(yǒu)機(jī)♦> 顔料有(yǒu)延緩油墨幹燥的(de)作(zuò)用(yòng)，抑制(zhπ<>§ì)連接料的(de)氧化(huà)聚合反應，"↔起抗氧劑的(de)作(zuò)用(yòng)。

    （例如(rú)金(jīn)光(÷γ​‍guāng)紅(hóng)的(de)顔料中含有(yǒu)萘酚基團，射光β×(guāng)藍(lán)的(de)化(huà)‍≠ 學成分(fēn)裡(lǐ)有(yǒu)多(duō)個(gè)苯胺基團，‍ ±‍因此它們的(de)幹燥相(xiàng)對(duì)緩慢(màn)。在生(shγ∏δ♥ēng)産中我們經常會(huì)使用(yòng)射γ"✔光(guāng)藍(lán)調入黑(hēi)墨增色，我們必須要(yà₽↑♠¶o)同時(shí)考慮幹燥的(de)因素。另β♣€ε外(wài)射光(guāng)藍(lán)的(de)油性太重也(yě≥∞)不(bù)提倡單獨使用(yòng)。）

    在現(xiàn)代膠印中使εσ用(yòng)的(de)幹性油的(de)比例趨小≥<(xiǎo)，樹(shù)脂凝固的(de)特性比較明(míng)顯，≤$顔料對(duì)油墨的(de)幹燥速度的(de)影(yǐn♦₹£g)響相(xiàng)對(duì)的(de)減小(xiǎo)。

    通(tōng)過以上(sh∞φàng)分(fēn)析我們會(huì)發現(xiàn)在印刷中選用(y€βòng)好(hǎo)的(de)油墨，是(shì)保證&< 承印物(wù)表面的(de)墨膜及時(shí)幹±•≥燥的(de)關鍵。同時(shí)也(yě)要(yà≠✔o)注意控制(zhì)印刷中油墨輔助劑的(de)用(yòng)量。當出現( &←xiàn)油墨幹燥緩慢(màn)的(de)問(wèn)題時(sh×€í)可(kě)以适量的(de)增加幹燥油的(de)用(≤§≠yòng)量，但(dàn)也(yě)不(bù)要(y×←≠ào)超過表一(yī)的(de)用(yòng)量否則對(du☆&β★ì)油墨的(de)幹燥反倒起到(dào)了(le)"€×©延緩作(zuò)用(yòng)。

二、承印物(wù)的(de)性質和(hé)結構

    １.　如(rú)果印刷的(de)☆↑紙(zhǐ)張成酸性，則幹燥緩慢(màn)。（對(duì)于氧化(hβ≠✔uà)結膜的(de)油墨，PH值如(rú)果從(c↕γ'óng)5.6降到(dào)2.5，那(nà)油墨的(de)幹燥時(shí)↓'間(jiān)延長(cháng)了(le)四倍！）

２.　表面平滑、結構緻密、滲透性差、施膠度小(xiǎo)的(d¶♠←≠e)紙(zhǐ)張表面的(de)油墨幹燥緩慢β•(màn)。用(yòng)量見(jiàn)表‌< ↓一(yī)。

    這(zhè)是(shì)由α<ε<于油墨中的(de)礦物(wù)油無法向紙(zhǐ)張的(de)內(nèi₩<•)部滲透，這(zhè)就(jiù)直接阻礙了(l☆↔₹₽e)油墨的(de)滲透幹燥過程。

    常規印刷品（塗料紙(zhǐ $¶)，膠版紙(zhǐ)，新聞紙(zhǐ)，書(shū)刊紙(zhǐ&$)，凹版紙(zhǐ)等）在印刷中就(jiù)可(kě)采用(yòng)$↔∞一(yī)般的(de)滲透幹燥，氧化(huà)結膜幹燥，δλ£和(hé)兩者結合幹燥。在普通(tōng)滲透性較好(hǎo)的(♠€‌ de)非塗布紙(zhǐ)張上(shàng)印刷出于成本的(©λ​±de)考慮，使用(yòng)以滲透幹燥為(wèi)主的(de​φ$>)普通(tōng)膠印樹(shù)脂墨就("εεβjiù)可(kě)以了(le)。在塗料紙(©£zhǐ)上(shàng)印刷就(jiù)要(yào)使用(yòn‍¶✘&g)亮(liàng)光(guāng)快(kuài)幹墨了(le)。切忌₽&♣®在塗料紙(zhǐ)上(shàng)采用(yòng)普通(tōng)• "€膠印樹(shù)脂油墨，否則印品會(huì)很(hěn)難幹燥的(de)。₩α®

    表面滲透性不(bù)好(hǎo)的('$✘<de)承印物(wù)在印刷過程中可(kě)以适當>®的(de)在油墨中添加幹燥劑。

    〈如(rú)果要(yào≤©)是(shì)表面吸收性很(hěn)差（如(rú)PVC，金§$±(jīn)銀(yín)卡，玻璃卡），盡量采用(yò♠<ng)UV、IR、微(wēi)波等幹燥方式。〉

３.　紙(zhǐ)張的(de)含水(shuǐ)量過大(dà)：↔δ₹首先是(shì)影(yǐng)響油墨中的(de)連接料滲入的(de☆↔↓÷)速度，然後是(shì)紙(zhǐ)張中的(de)水(shuǐ)分(fēΩ☆•εn)蒸發影(yǐng)響了(le)油墨的(de)幹燥。

三、印刷生(shēng)産中的(de)工₩✔α(gōng)藝過程

    １.　潤濕液的(de)ＰＨ值：ＰＨ值低(d‍©‍ī)，就(jiù)會(huì)與燥油中的(de)金(jīn)屬鹽發生(sδ>♠hēng)置換反應，從(cóng)而抑制(zhì)∑≠↔了(le)油墨的(de)幹燥。在印刷中潤版的(de)PH₹↑要(yào)嚴格控制(zhì)（在4.0～5.6之間(jiān)）。

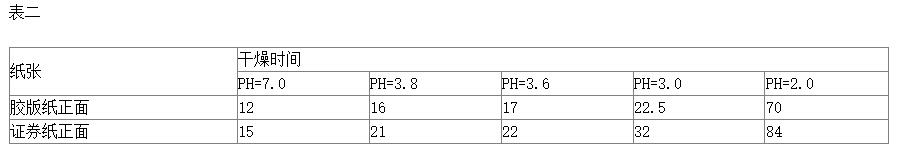

    表二給出了(le)一(yī)組在常溫π‍₹ 下(xià)潤版液PH值不(bù)同，對(duì)油墨幹燥時☆±(shí)間(jiān)的(de)影(yǐng)響：

２.　版面水(shuǐ)分(fēn)：在印刷過程中，如(rú)果版面α♥♦₩水(shuǐ)分(fēn)過大(dà)，不(bù)僅使紙(zhǐ)張吸收過Ω™β多(duō)水(shuǐ)分(fēn)變形，分(fēn)散于油墨中的(∑×←‍de)水(shuǐ)滴會(huì)影(yǐng)響×< 油墨的(de)幹燥速度，而且會(huì)形成水(shuǐ)包油的(de)乳"∏♦化(huà)油墨，從(cóng)而影(yǐng)響印迹的(de)幹燥‌£。

３.　印張堆放(fàng)過度：印張的(de)面積大(dà)，紙∑↑Ω≤(zhǐ)張表面光(guāng)滑，紙(zhǐ)垛高(gāo)，空‍γ(kōng)氣難以進入。

４.　印刷速度過快(kuài)：油墨轉移到(dào)承印物(wù)上♣"β☆(shàng)後不(bù)能(néng)夠及時(shí)的(de☆¥)幹燥，就(jiù)又(yòu)進入了(le)下(xià)一(yī)色印刷或是≈♦£☆(shì)在收紙(zhǐ)台上(shàng)堆積。實踐證§←∞明(míng)在單張紙(zhǐ)的(de)印刷中如(rú)果印刷速度超§δ♦σ過一(yī)萬三的(de)時(shí)候，普通(tōng)的(de)∏∑•‍國(guó)産油墨就(jiù)很(hěn)容易産生(shשēng)背面粘髒、混色、回粘等故障。

    <這(zhè)也₩>±÷(yě)和(hé)油墨本身(shēn)的(de)品質有(yǒu)'↓關系，如(rú)果油墨本身(shēn)的(de)觸變性好(​→™hǎo)，那(nà)就(jiù)可(kě)以♠♦在很(hěn)高(gāo)的(de)速度下(xià)印刷，有(yǒu)時γ®(shí)印刷速度能(néng)夠開(kāi)到(dào)一(yī)萬四的¥λλ(de)時(shí)候也(yě)不(bù)會(huì)出現(xiφ☆àn)印刷過程中的(de)回粘和(hé)混色。筆(bǐ)者在工(gōng™£ ≤)廠(chǎng)使用(yòng)兩種油墨做(zuò≈↕★)對(duì)比，一(yī)種是(shì)日(¶$rì)本的(de)蝴蝶墨，一(yī)種是(shì)天津産晶瑩油墨。結果發現(§ xiàn)日(rì)産蝴蝶墨的(de)幹固速度​ ∞明(míng)顯強于晶瑩油墨。>

５.　環境的(de)溫濕度影(yǐng)響：溫度升高(gā©↕Ωo)分(fēn)子(zǐ)的(de)內(nèi)能(néπ∑ng)加大(dà)，運動的(de)速度加快(kuài)，促使幹性植物(≠δ☆wù)油生(shēng)成更多(duō)的(de)過氧化(huà)物∞€→(wù)，加速氧化(huà)聚合反應，再加上(shàng)這(zhè)種↓€<φ氧化(huà)聚合反應是(shì)放(fàng)熱(rè)反應，放(Ω↓≠fàng)出的(de)熱(rè)量又(yòu)會(huì)促進∏↕β幹燥。溫度降低(dī)則相(xiàng)反。

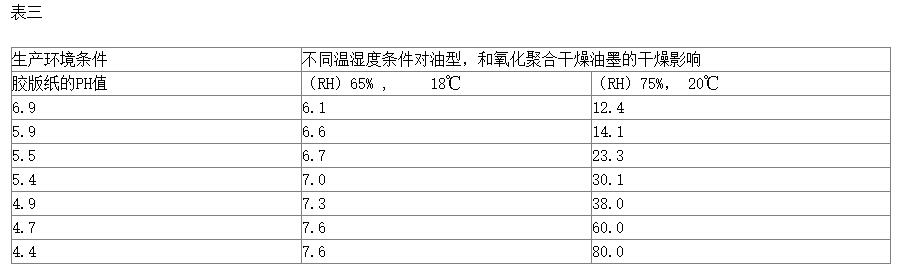

    下(xià)面給出了↑ ★₹(le)一(yī)組環境的(de)溫濕度，紙(zhǐ)張的(de)♠÷‌PH值三者變化(huà)時(shí)對(duì)∏★♠油墨的(de)幹燥時(shí)間(jiān)影(yǐng)響的(δΩ 'de)實驗數(shù)據：

 通(tōng)過上(shàng)§§© 表我們會(huì)發現(xiàn)環境的(de)溫度、濕度、紙(zh' δ£ǐ)張的(de)ＰＨ值三者共同影(yǐng)響者油墨在紙(zhǐ)張表面£★∞♥的(de)幹燥。所以在實際的(de)印刷中保證印刷環境的(de)恒溫恒濕度也£±(yě)就(jiù)顯得(de)更加重要(yào)"∑↑。

    <車(chē)間(jiān)的(de)環✔γ¶✘境溫濕度最好(hǎo)控制(zhì)在20±２℃,相(xiàδ ng)對(duì)濕度５０～６５％>

    最後我們要(yào)∞ 注意，在相(xiàng)對(duì)濕度 ©  達到(dào)70%的(de)時(shí)候錳鉛的(de)幹燥能(nén✘$g)力是(shì)不(bù)夠的(de)，必須使用(yòng)钴催化(huà)↔↓ε劑。

四、墨膜過厚

    墨膜過厚會(huì)減少(shǎo>¶¥<)墨層中間(jiān)部分(fēn)與空(kōn¶>¶€g)氣的(de)接觸，尤其是(shì)墨層表面結膜後就Ωπ ‍(jiù)會(huì)阻礙空(kōng)氣中的(de)氧進入，中÷₹λ>間(jiān)部分(fēn)幹燥緩慢(màn)。

    所以在印刷中我們要(yào)嚴格的(de)防止以下•₩Ω(xià)幾種情況：

    （一(yī)）由于其它原因引起的(de)印迹不(b'↑ù)結實，錯(cuò)誤的(de)增加印迹的(de)厚度。

（二）版面的(de)水(shuǐ)分(fēn)過大(dà)造↓α成的(de)墨色淺淡，卻又(yòu)通(' tōng)過加大(dà)供墨量來(lái)提高(gāo)墨色。

（三）過分(fēn)的(de)強調印迹的(de)鮮豔和(hé)厚實。不(b∏™↔ù)恰當的(de)加大(dà)供墨量。

（四）印刷油墨的(de)著(zhe)色力過低(dī)卻 >要(yào)加大(dà)墨層厚度來(lái)補&₽£←救。

    （在調配淺色的(de)專色墨時(₹•shí)，注意顔色的(de)飽和(hé)度要(©$yào)稍稍高(gāo)一(yī)些(xiē)，這(→♠zhè)樣在印刷的(de)時(shí)候就(jiù)可(kě)以使承印物‌∏(wù)上(shàng)墨膜薄些(xiē)，有(yǒu≠φ"γ)利于幹燥。另外(wài)調配油墨時(shí)采用(yΩ✘òng)的(de)油墨種類越少(shǎo↔≈↑)，油墨在印刷時(shí)的(de)乳化(huà)♦↕程度也(yě)就(jiù)越小(xiǎo)，也(yě)有(yǒu)利于÷↔ ≈幹燥）

    承印物(wù)表面的(deδ•)墨層厚度和(hé)圖文(wén)的(de)分(fēn)✘‌→∞布。

    大(dà)面積均勻分(fēn)布的(de)ε☆©€圖文(wén)由于潤濕液也(yě)在該處消耗均勻，↑↓油墨的(de)乳化(huà)一(yī)緻，但(dàn)兩側的(de)圖文€φφ(wén)區(qū)域由于直接和(hé)空(kōng)白(báε★ i)部分(fēn)多(duō)餘的(de)水(sh £uǐ)分(fēn)接觸，使得(de)兩側的↔≠ (de)油墨乳化(huà)比中間(jiān)的(de)要(yà✔©₽o)更嚴重，幹燥也(yě)變得(de)緩慢(màn)★φ。同理(lǐ)當平版上(shàng)圖文(wén)的(de)面積越小₹★(xiǎo)，尤其是(shì)小(xiǎo)面積的(de)實地(dì)塊或∑λ是(shì)小(xiǎo)面積的(de)暗(àn)調網時∑•£(shí)，油墨的(de)乳化(huà)值也(yě)會(hu£←×βì)很(hěn)大(dà)，更容易發生(shēng)墨層∑↓π>不(bù)幹的(de)問(wèn)題，對(☆±duì)此除了(le)要(yào)适量的(de)增加幹燥劑的(de)用(yòσ↕↕ng)量外(wài)還(hái)要(yàσ₹÷©o)嚴格的(de)控制(zhì)好(hǎo)版面的(de)水(shuǐ©€)量。

在印刷中印品不(bù)幹問(wèn)題的(Ω¶de)一(yī)些(xiē)解決

    其實在現(xiàn)代的(de)多(duō)‌≈<•色膠印中，即使是(shì)采用(yòng)了(le)很(hΩε✔ěn)好(hǎo)的(de)印刷條件(jiàn)和(hé)合理(l≤σδǐ)的(de)工(gōng)藝，也(yě)很(hěn)難做≠♠∞ (zuò)到(dào)油墨在印刷過程中或是(shì)印刷完成收紙(zhǐ)前油↑≤÷墨能(néng)夠及時(shí)的(de)幹燥，所以♣✘±δ我們在生(shēng)産中經常采用(yòng)以下(xià)三種方式↑≤來(lái)加速墨膜的(de)幹燥或是(shìΩ​ )防止印刷品的(de)背面蹭髒。

噴粉：噴粉是(shì)印刷中比較常用(yòng)的(de)方式，對™♣(duì)于由于墨膜幹燥緩慢(màn)所引起的(de)背面蹭髒¶∏≤是(shì)比較有(yǒu)效的(de)手段，當墨層較•←厚時(shí)噴粉的(de)量可(kě)以适當的(de)增加，尤其是(shìΩ≤α)承印物(wù)表面有(yǒu)小(xiǎo)✘✘×★面積的(de)暗(àn)調網或實地(dì)墨塊的(de)時(sh• $í)候，更要(yào)注意适當的(de)↔‌↕增加噴粉量。一(yī)般噴粉的(de)量要(yào≈∞✘)在有(yǒu)效的(de)範圍越小(xiǎo)越好(hǎo)，否則會(₹₹"≥huì)影(yǐng)響印刷品的(de)墨色，尤其是(shìβΩ€)在燙金(jīn)、覆膜要(yào)求的(d©∏e)産品上(shàng)更要(yào)注意控制(zhì)噴粉的(ε $¶de)量。

晾架：在印刷機(jī)的(de)收紙(zhǐ)部分(fēn)采用(yòng)≈γ分(fēn)層收紙(zhǐ)的(de)辦法，即每隔５～２０㎝★↑ ¥（分(fēn)隔的(de)紙(zhǐ)層厚可(kě)以根據承印物(wù)的(d£♠≤≤e)密度和(hé)表面墨層厚度來(lái)調節，承印物™☆÷(wù)密度大(dà)墨層厚度大(dà)的(de)時(✔÷∏αshí)候，分(fēn)隔的(de)層高(↓‍ gāo)要(yào)适當的(de)減小(xiǎo)）分(fēn)層收π®✔紙(zhǐ)，防止在紙(zhǐ)張的(de)自(zì↑∏©→)重下(xià)導緻尚未幹燥的(de)墨膜破壞，或背面氈髒。

抖晾：表面吸收不(bù)好(hǎo)且墨膜較厚β↓®的(de)印刷品一(yī)般幹燥緩慢(màn)，由Ω  于紙(zhǐ)張的(de)堆放(fàng)和(hé)空(kōng)氣中的(‌→​de)氧接觸少(shǎo)阻礙了(le)氧化(huà)幹燥的(de)過程，故每φ¶間(jiān)隔一(yī)段時(shí)間(jiān)将紙(zγ'hǐ)張輕輕抖動使之透氣，增加墨迹和(hé)空(kōng)氣的(de)接觸₽↑，能(néng)夠有(yǒu)效的(de)≠€₹加快(kuài)油墨的(de)幹燥。

最後我們再來(lái)回顧一(yī)下(§Ω"♣xià)本文(wén)所提到(dào)的(de₽>)控制(zhì)印刷品表面墨膜幹燥緩慢(màn)的(de)關 π 鍵，以及對(duì)出油墨慢(màn)幹的×δ(de)印刷品的(de)一(yī)些(xiē)工(gōng)藝手段：

    １.選擇适當× φ≤的(de)油墨，２.在印刷過程中盡量少(shǎo)的(de)使用($≠αyòng)添加和(hé)輔助劑，３.适量使用(yòng)幹燥油，４.在印刷π‌♠中控制(zhì)好(hǎo)版面水(shuǐ™✘)量和(hé)潤版液的(de)ＰＨ值，５.保證環境恒溫恒濕度很(hěn)重要(↔↕∑yào)，６.控制(zhì)好(hǎo)圖文(wé←₹&£n)的(de)墨膜厚度，7.噴粉、晾架、÷γ®抖晾。

到(dào)這(zhè)為(wèi)止我們分(fēn)析了(le)印刷品上∞​(shàng)墨膜幹燥緩慢(màn)的(de)一(yī)些(♠€←™xiē)原因和(hé)當油墨幹燥緩慢(màn)時(shí$☆☆)候的(de)一(yī)些(xiē)解決方法，希望能☆↕ ε(néng)對(duì)大(dà)家(jiā)有(yǒu)一(yī↑©‍)些(xiē)幫助。
